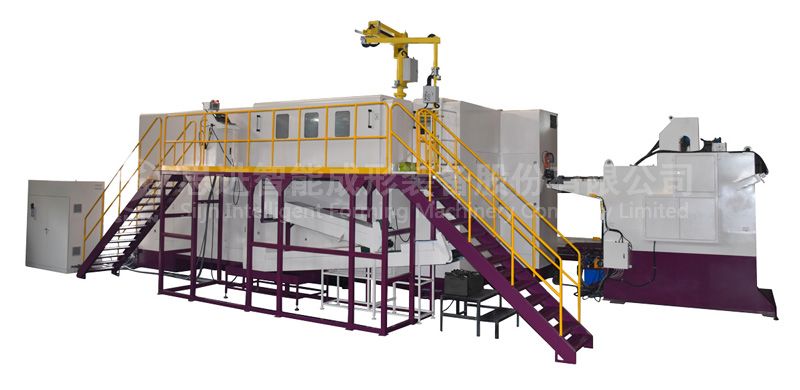

SJBP系列桿類多工位高速自動冷成形裝備 (5、6、7、8工位)

SJBP系列5工位零件冷鐓成形機技術參數 / Main Technical Parameters of SJBP Series 5-Station Cold Forging Machine.

型? 號 Model	單位 Unit	SJBP-45L	SJBP-65S	SJBP-85S	SJBP-105S	SJBP-135L	SJBP-135UL
工位數 Forging station	No.	5	5	5	5	5	5
成形力 Forging force	kgs	20,000	48,000	85,000	98,000	145,000	155,000
最大剪斷直徑 Max cut-off dia.	mm	Φ6	Φ8	Φ11	Φ13	Φ16	Φ16
最大剪斷長度 Max cut-off length	mm	70	100	110	140	190	450
生產速度 Speed Range	pcs/min	160-230	120-200	95-160	90-140	60-100	32-65
動模頂出行程 P.K.O Stroke	mm	12	20	26	30	30	60
定模頂出行程 K.O.Stroke	mm	65	80	90	115	165	420
主滑臺行程 Main slide stroke	mm	100	136	140	190	270	580
主電機功率 Main motor	kw	11	15	22	30	37	45
剪模外形尺寸 Cut-off-die size	mm	Φ20*30L	Φ30*45L	Φ35*50L	Φ45*59L	Φ63*69L	Φ58*80L
動模外形尺寸 Punch die size	mm	Φ32*62L	Φ40*90L	Φ45*115L	Φ53*115L	Φ60*130L	Φ60*229L
定模外形尺寸 Main die size	mm	Φ38*75L	Φ50*110L	Φ60*120L	Φ75*135L	Φ86*190L	Φ86*450L
模具間距 Die pitch	mm	48	60	80	94	110	110
機器外形尺寸 Machine dimension(LWH)	cm	277190150	350220170	420250190	450280210	560300220	800300220
吊裝參考重量 Machine weight (Approx)	Ton	5	11	15	19	31	55
可制螺絲直徑 Normal bolt size	mm	2-4	3-6	5-8	6-10	8-14	8-14
可制螺絲頭下長度 Shank length of blank	mm	10-60	10-70	15-77	15-110	20-160	120-400

型? 號 Model	單位 Unit	SJBP-165S	SJBP-205L	SJBP-205LL	SJBP-255LL	SJBP-305L
工位數 Forging station	No.	5	5	5	5	5
成形力 Forging force	kgs	220,000	380,000	380,000	480,000	600,000
最大剪斷直徑 Max cut-off dia.	mm	Φ23	Φ25	Φ25	Φ32	Φ36
最大剪斷長度 Max cut-off length	mm	190	240	360	380	420
生產速度 Speed Range	pcs/min	50-90	40-70	40-60	30-55	25-45
動模頂出行程 P.K.O Stroke	mm	40	50	50	50	60
定模頂出行程 K.O.Stroke	mm	170	220	325	320	380
主滑臺行程 Main slide stroke	mm	274	346	496	510	580
主電機功率 Main motor	kw	55	75	75	110	132
剪模外形尺寸 Cut-off-die size	mm	Φ75*100L	Φ75*120L	Φ75*120L	Φ99*150L	Φ118*180L
動模外形尺寸 Punch die size	mm	Φ75*185L	Φ90*215L	Φ90*215L	Φ120*270L	Φ140*300L
定模外形尺寸 Main die size	mm	Φ108*200L	Φ125*240L	Φ125*345L	Φ148*355L	Φ168*420L
模具間距 Die pitch	mm	129	140	140	160	180
機器外形尺寸 Machine dimension(LWH)	cm	650340260	760350300	870350320	1000460450	1100490480
吊裝參考重量 Machine weight (Approx)	Ton	50	75	95	140	200
可制螺絲直徑 Normal bolt size	mm	10-16	12-20	12-20	16-27	18-36
可制螺絲頭下長度 Shank length of blank	mm	20-160	25-210	100-310	60-310	70-350

SJBP系列6工位零件冷鐓成形機技術參數 / Main Technical Parameters of SJBP Series 6-Station Cold Forging Machine.

型? 號 Model	單位 Unit	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S	SJBP-136S
工位數 Forging station	No.	6	6	6	6	6
成形力 Forging force	kgs	53,000	95,000	105,000	115,000	148,000
最大剪斷直徑 Max cut-off dia.	mm	Φ10	Φ13	Φ13	Φ16	Φ18
最大剪斷長度 Max cut-off length	mm	100	100	200	133	140
生產速度 Speed Range	pcs/min	100-160	80-135	50-110	85-140	60-105
動模頂出行程 P.K.O Stroke	mm	26	26	35	30	30
定模頂出行程 K.O.Stroke	mm	85	90	170	115	115
主滑臺行程 Main slide stroke	mm	136	140	270	190	200
主電機功率 Main motor	kw	18.5	22	22	30	45
剪模外形尺寸 Cut-off-die size	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L	Φ58*80L
動模外形尺寸 Punch die size	mm	Φ40*90L	Φ45*115L	Φ60*190L	Φ53*115L	Φ60*130L
定模外形尺寸 Main die size	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L	Φ94*190L
模具間距 Die pitch	mm	64	80	80	94	110
機器外形尺寸 Machine dimension(LWH)	cm	350240170	420270200	520270200	460300210	460310220
吊裝參考重量 Machine weight (Approx)	Ton	15	18	21	23	30
頭部最大變形直徑 Max forging dia. on head	mm	Φ14	Φ18	Φ18	Φ22	Φ25
可制螺絲直徑 Normal bolt size	mm	3-8	5-10	5-10	6-12	8-14
可制螺絲頭下長度 Shank length of blank	mm	15-70	15-77	30-160	15-110	20-110

型? 號 Model	單位 Unit	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL	SJBP-206L
工位數 Forging station	No.	6	6	6	6	6
成形力 Forging force	kgs	148,000	150,000	280,000	320,000	420,000
最大剪斷直徑 Max cut-off dia.	mm	Φ18	Φ18	Φ23	Φ25	Φ30
最大剪斷長度 Max cut-off length	mm	190	300	190	350	240
生產速度 Speed Range	pcs/min	60-100	42-75	50-80	30-60	40-65
動模頂出行程 P.K.O Stroke	mm	40	40	40	45	50
定模頂出行程 K.O.Stroke	mm	170	280	170	320	220
主滑臺行程 Main slide stroke	mm	270	380	274	490	346
主電機功率 Main motor	kw	37	45	75	75	90
剪模外形尺寸 Cut-off-die size	mm	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L	Φ82*130L
動模外形尺寸 Punch die size	mm	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L	Φ90*215L
定模外形尺寸 Main die size	mm	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L	Φ125*240L
模具間距 Die pitch	mm	110	110	129	129	140
機器外形尺寸 Machine dimension(LWH)	cm	560310220	750310260	650360260	870360300	800380320
吊裝參考重量 Machine weight (Approx)	Ton	35	42	56	65	87
頭部最大變形直徑 Max forging dia. on head	mm	Φ25	Φ25	Φ32	Φ32	Φ44
可制螺絲直徑 Normal bolt size	mm	8-14	8-14	10-18	10-18	12-22
可制螺絲頭下長度 Shank length of blank	mm	20-160	60-270	20-160	70-310	30-210

型? 號 Model	單位 Unit	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
工位數 Forging station	No.	6	6	6	6
成形力 Forging force	kgs	420,000	480,000	500,000	520,000
最大剪斷直徑 Max cut-off dia.	mm	Φ30	Φ32	Φ36	Φ36
最大剪斷長度 Max cut-off length	mm	360	420	280	380
生產速度 Speed Range	pcs/min	40-60	30-60	30-60	30-55
動模頂出行程 P.K.O Stroke	mm	50	90	55	50
定模頂出行程 K.O.Stroke	mm	325	380	230	320
主滑臺行程 Main slide stroke	mm	496	560	330	510
主電機功率 Main motor	kw	90	110	110	132
剪模外形尺寸 Cut-off-die size	mm	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
動模外形尺寸 Punch die size	mm	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
定模外形尺寸 Main die size	mm	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
模具間距 Die pitch	mm	140	140	160	160
機器外形尺寸 Machine dimension(LWH)	cm	870354320	1000390340	900470350	980470350
吊裝參考重量 Machine weight (Approx)	Ton	95	105	135	145
頭部最大變形直徑 Max forging dia. on head	mm	Φ44	Φ44	Φ50	Φ50
可制螺絲直徑 Normal bolt size	mm	12-20	12-20	16-30	16-28
可制螺絲頭下長度 Shank length of blank	mm	100-310	60-360	35-220	60-310

型? 號 Model	單位 Unit	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
工位數 Forging station	No.	6	6	6	6
成形力 Forging force	kgs	660,000	700,000	730,000	1,300,000
最大剪斷直徑 Max cut-off dia.	mm	Φ36	Φ41	Φ45	Φ55
最大剪斷長度 Max cut-off length	mm	320	320	400	460
生產速度 Speed Range	pcs/min	30-50	30-50	27-50	26-40
動模頂出行程 P.K.O Stroke	mm	60	60	70	80
定模頂出行程 K.O.Stroke	mm	280	280	330	350
主滑臺行程 Main slide stroke	mm	450	450	520	650
主電機功率 Main motor	kw	160	185	200	375
剪模外形尺寸 Cut-off-die size	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
動模外形尺寸 Punch die size	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
定模外形尺寸 Main die size	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
模具間距 Die pitch	mm	190	200	200	270
機器外形尺寸 Machine dimension(LWH)	cm	950520450	950520450	1010520460	1360620500
吊裝參考重量 Machine weight (Approx)	Ton	170	200	220	380
頭部最大變形直徑 Max forging dia. on head	mm	Φ70	Φ80	Φ80	Φ90
可制螺絲直徑 Normal bolt size	mm	16-27	20-30	24-36	30-42
可制螺絲頭下長度 Shank length of blank	mm	50-260	50-260	60-320	80-350

SJBP系列7工位零件冷鐓成形機技術參數 / Main Technical Parameters of SJBP Series 7-Station Cold Forging Machine.

型? 號 Model	單位 Unit	SJBP-67S	SJBP-87S	SJBP-107S	SJBP-137L
工位數 Forging station	No.	7	7	7	7
成形力 Forging force	kgs	58,000	105,000	130,000	152,000
最大剪斷直徑 Max cut-off dia.	mm	φ12	Φ13	Φ16	Φ20
最大剪斷長度 Max cut-off length	mm	100	100	133	190
生產速度 Speed Range	pcs/min	80-120	80-115	70-110	60-90
動模頂出行程 P.K.O Stroke	mm	26	26	30	40
定模頂出行程 K.O.Stroke	mm	85	90	115	170
主滑臺行程 Main slide stroke	mm	136	140	190	270
主電機功率 Main motor	kw	18.5	30	37	45
剪模外形尺寸 Cut-off-die size	mm	Φ35*52L	Φ42*60L	Φ52*75L	Φ60*80L
動模外形尺寸 Punch die size	mm	Φ40*90L	Φ45*115L	Φ53*115L	Φ60*130L
定模外形尺寸 Main die size	mm	Φ50*120L	Φ60*120L	Φ75*135L	Φ94*190L
模具間距 Die pitch	mm	64	80	94	110
機器外形尺寸 Machine dimension(LWH)	cm	350250170	420280200	460310210	600350230
吊裝參考重量 Machine weight (Approx)	Ton	19	22	27	38
頭部最大變形直徑 Max forging dia. on head	mm	φ15	Φ18	Φ22	Φ25
可制螺絲直徑 Normal bolt size	mm	3-8	5-10	6-12	8-14
可制螺絲頭下長度 Shank length of blank	mm	15-70	15-77	15-110	20-160

SJBP系列8工位零件冷鐓成形機技術參數 / Main Technical Parameters of SJBP Series 8-Station Cold Forging Machine.

型? 號 Model	單位 Unit	SJBP-88S	SJBP-108S	SJBP-138L	SJBP-208L	SJBP-308L
工位數 Forging station	No.	8	8	8	8	8
成形力 Forging force	kgs	110,000	130,000	180,000	430,000	800,000
最大剪斷直徑 Max cut-off dia.	mm	φ13	φ16	φ23	φ30	φ45
最大剪斷長度 Max cut-off length	mm	100	133	190	240	400
生產速度 Speed Range	pcs/min	60-120	45-90	50-90	35-55	20-40
動模頂出行程 P.K.O Stroke	mm	26	30	50	50	70
定模頂出行程 K.O.Stroke	mm	90	115	175	220	330
主滑臺行程 Main slide stroke	mm	140	190	270	346	520
主電機功率 Main motor	kw	30	37	45	90	200
剪模外形尺寸 Cut-off-die size	mm	φ42*60L	φ52*75L	φ75*100L	φ82*130L	φ129*180L
動模外形尺寸 Punch die size	mm	φ45*115L	φ53*115L	φ60*130L	φ90*215L	φ138*270L
定模外形尺寸 Main die size	Mm	φ60*120L	φ75*135L	φ94*190(315)L	φ125*240L	φ185*420L
模具間距 Die pitch	mm	80	94	110	140	200
機器外形尺寸 Machine dimension(LWH)	cm	458285185	495336210	645330248	800440320	1075550400
吊裝參考重量 Machine weight (Approx)	Ton	24	30	41	98	240
頭部最大變形直徑 Max forging dia. on head	mm	φ20	φ24	φ28	φ44	φ65
可制螺絲直徑 Normal bolt size	mm	5-10	6-12	8-14	12-22	24-36
可制螺絲頭下長度 Shank length of blank	mm	15-77	15-110	20-160	30-210	60-320

備注:
1、本公司保留修改以上參數的權利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、產品最適用的生產速度取決于產品的形狀，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
3、表中所列最大材料剪斷直徑和可制產品尺寸按中碳合金鋼計算，相當于10.9級高強度螺絲。
Maximum material shearing diameter and product size listed in the table can be calculated according to medium carbon alloy steel,It is equal to 10.9 grade high intensity screw.

高耐磨，低能耗

鑲嵌式無油自潤滑軸承，提高聯結軸的壽命和耐磨性，降低能耗。

無極變速，自動檢測

電路系統為變頻器加PLC、不但可無極變速、還可以自動檢出機器工作中的故障狀態停機。

剎車平穩，操作安全

采用空壓氣動離合器、啟動電流小、剎車平穩、除點動方式外每次停車滑塊均能停至后死點，提供足夠的操作空間。

高安全，低污染

設計和開發封閉防護罩，大幅減少熱油氣霧對工作環境的污染。

充分潤滑，提高壽命

機器設置油路的壓力保護裝置，保證機器運行時各部件的充分潤滑。設置氣路壓力保護裝置，保護機器過載現象，提高模具使用壽命。

安全保護，操作安全

在確保機器方便調試的同時，多處設置安全保護門，強調操作人員的規范操作，確保人員的安全。
