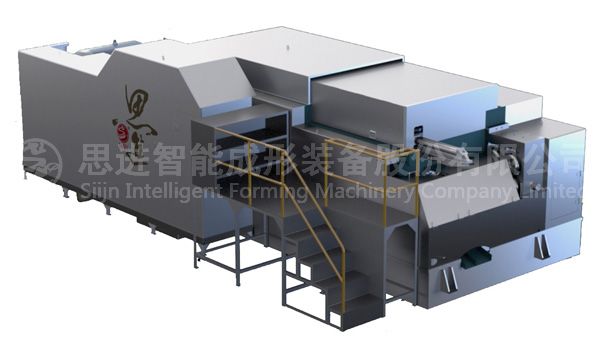

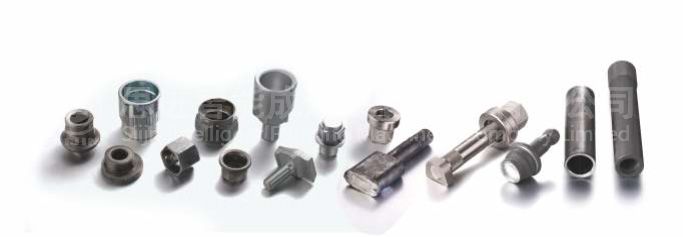

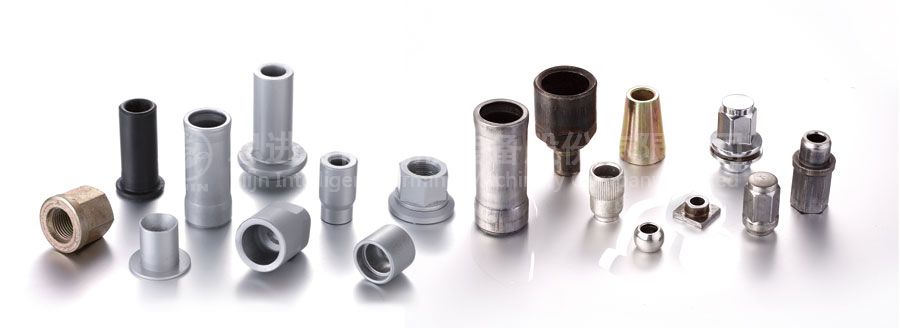

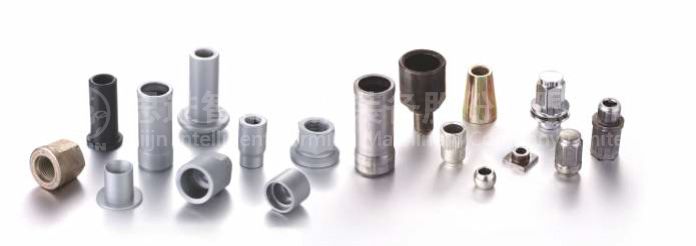

SJNF系列筒類多工位高速自動冷成形裝備

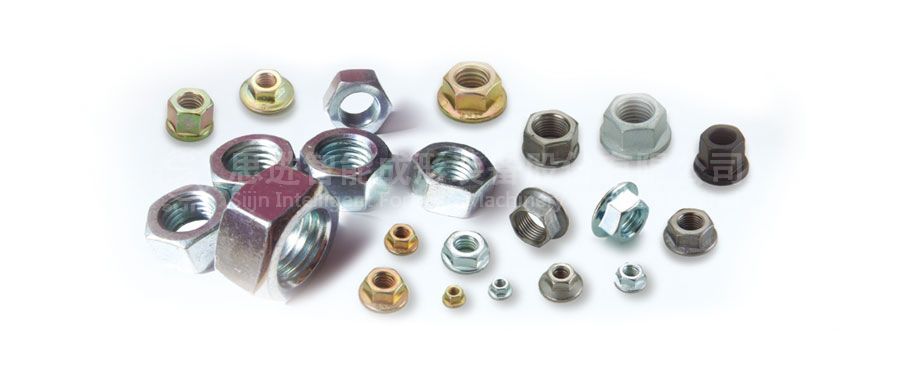

SJNF系列6工位螺帽成形機技術參數 / Main Technical Parameters of SJNF Series 6-Station The Parameters of Nut Former
| 型? 號 Model | 單位 Unit | SJNF 8B-6S |
SJNF 11B-6S |
SJNF 14B-6S |
SJNF 17B-6S |
SJNF 19B-6S |
SJNF 22B-6S |
|---|---|---|---|---|---|---|---|
| 模數 Forging station |
No. | 6 | 6 | 6 | 6 | 6 | 6 |
| 產品對邊 Across flats of nut |
Mm | 5-8 | 5.5-12.7 | 10-17 | 14-17 | 14-22 | 17-22 |
| 產品規格 Suitable hex nut |
mm | M2.5-M5 | M3-M6 | M6-M10 | M8-M10 | M8-M14 | M10-M14 |
| 最大切斷直徑 Cut-off dia.(Max) |
Mm | 8 | 11 | 14 | 17 | 19 | 22 |
| 最大切斷長度 Cut-off length(Max) |
Mm | 8 | 15 | 15 | 20 | 17 | 25 |
| 后托頂出長度 Kick out length(Max) |
Mm | 12 | 15 | 18 | 20 | 25 | 30 |
| 模距 Dies pitch |
Mm | 38 | 50 | 60 | 70 | 80 | 90 |
| 壓造力 Forging power |
Kgs | 30,000 | 55,000 | 85,000 | 120,000 | 130,000 | 160,000 |
| 行程 Ram stroke |
Mm | 50 | 58 | 70 | 80 | 100 | 120 |
| 生產速度 Output for nut |
Pcs/min | 120-300 | 100-280 | 90-220 | 70-170 | 60-140 | 60-135 |
| 主馬達 Main motor |
Kw | 7.5 | 11 | 15 | 22 | 30 | 37 |
| 潤滑馬達 Lubrication motor |
Kw | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |
| 潤滑油用量 lubricant |
L | 400 | 600 | 900 | 1,000 | 1,200 | 1,500 |
| 吊裝參考重量 Approx weight |
Ton | 3.5 | 4.5 | 8 | 10 | 14 | 16 |
| 機器尺寸 Machine dimensions |
cm | 185*160*105 | 240*165*110 | 310*210*145 | 320*220*140 | 375*225*160 | 405*245*165 |
| 型? 號 Model | 單位 Unit | SJNF 24B-6S |
SJNF 28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF 41B-6S |
SJNF 50B-6S |
|---|---|---|---|---|---|---|---|
| 模數 Forging station |
No. | 6 | 6 | 6 | 6 | 6 | 6 |
| 產品對邊 Across flats of nut |
Mm | 17-26 | 24-28 | 24-33 | 30-36 | 30-41 | 41-50 |
| 產品規格 Suitable hex nut |
mm | M10-M18 | M16-M18 | M16-M22 | M20-M24 | M20-M27 | M27-M33 |
| 最大切斷直徑 Cut-off dia.(Max) |
Mm | 24 | 28 | 30 | 36 | 40 | 50 |
| 最大切斷長度 Cut-off length(Max) |
Mm | 22/38 | 35 | 40 | 45 | 52 | 70 |
| 后托頂出長度 Kick out length(Max) |
Mm | 30/45 | 38 | 38/55 | 43 | 68 | 65 |
| 模距 Dies pitch |
Mm | 100 | 120 | 140 | 150 | 165 | 195 |
| 壓造力 Forging power |
Kgs | 220,000 | 330,000 | 360,000 | 400,000 | 450,000 | 800,000 |
| 行程 Ram stroke |
Mm | 110/160 | 140 | 146/200 | 160 | 210 | 210 |
| 生產速度 Output for nut |
Pcs/min | 50-100 | 50-100 | 45-80 | 40-70 | 40-70 | 30-55 |
| 主馬達 Main motor |
Kw | 55 | 75 | 110 | 132 | 160 | 250 |
| 潤滑馬達 Lubrication motor |
Kw | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 潤滑油用量 lubricant |
L | 2,000 | 2,200 | 3,000 | 3,100 | 3,800 | 5.800 |
| 吊裝參考重量 Approx weight |
Ton | 25 | 31 | 45 | 52 | 80 | 130 |
| 機器尺寸 Machine dimensions |
cm | 455*295*195 | 510*275*200 | 535*355*215 | 615*385*225 | 720*420*250 | 985*550*270 |
SJNF系列6工位加長型冷鐓成形機技術參數 / Main Technical Parameters of SJNF Series 6-Station The Parameters of Long Stroke Cold Former
| 型? 號 Model | 單位 Unit | SJNF 8B-6SL |
SJNF 11B-6SL |
SJNF 14B-6SL |
SJNF 17B-6SL |
SJNF 19B-6SL |
|---|---|---|---|---|---|---|
| 模數 Forging station |
No. | 6 | 6 | 6 | 6 | 6 |
| 最大切斷直徑 Cut-off dia.(Max) |
Mm | 8 | 11 | 14 | 17 | 19 |
| 最大切斷長度 Cut-off length(Max) |
Mm | 13 | 25 | 30/40 | 35/50 | 48 |
| 后托頂出長度 Kick out length(Max) |
Mm | 20 | 30 | 40/60 | 45/60 | 60 |
| 前沖頂出長度P.K.O length（Max） | Mm | - | 13 | 15/18 | 16/19 | 20 |
| 模距 Dies pitch |
Mm | 38 | 50 | 60 | 70 | 80 |
| 壓造力 Forging power |
Kgs | 35,000 | 56,000 | 120,000 | 125,000 | 185,000 |
| 行程 Ram stroke |
mm | 70 | 120 | 160/200 | 160/210 | 220 |
| 生產速度 Output for nut |
Pcs/min | 100-230 | 50-150 | 50-115 | 50-115 | 45-90 |
| 主馬達 Main motor |
Kw | 7.5 | 11 | 22 | 30 | 41 |
| 潤滑馬達 Lubrication motor |
Kw | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 |
| 潤滑油用量 lubricant |
L | 500 | 700 | 1,000 | 1,200 | 1,500 |
| 吊裝參考重量 Approx weight |
Ton | 4.0 | 5.5 | 8.8 | 10.5 | 18 |
| 機器尺寸 Machine dimensions |
cm | 210*160*105 | 275*165*125 | 330*210*150 | 365*230*165 | 470*250*190 |
| 型? 號 Model | 單位 Unit | SJNF 24B-6SL |
SJNF 28B-6SL |
SJNF 33B-6SL |
SJNF 36B-6SL |
SJNF 41B-6SL |
|---|---|---|---|---|---|---|
| 模數 Forging station |
No. | 6 | 6 | 6 | 6 | 6 |
| 最大切斷直徑 Cut-off dia.(Max) |
Mm | 24 | 28 | 30 | 36 | 40 |
| 最大切斷長度 Cut-off length(Max) |
Mm | 60 | 85 | 60/80 | 80/100 | 80 |
| 后托頂出長度 Kick out length(Max) |
Mm | 80 | 100 | 80/100 | 100/120 | 120 |
| 前沖頂出長度P.K.O length（Max） | Mm | 25 | 28 | 25/30 | 25/30 | 35 |
| 模距 Dies pitch |
Mm | 100 | 120 | 140 | 150 | 165 |
| 壓造力 Forging power |
Kgs | 300,000 | 350,000 | 400,000 | 450,000 | 500,000 |
| 行程 Ram stroke |
mm | 280 | 310 | 240/280 | 360 | 360 |
| 生產速度 Output for nut |
Pcs/min | 40-80 | 35-80 | 40-75 | 40-70 | 45-65 |
| 主馬達 Main motor |
Kw | 55 | 90 | 132 | 160 | 220 |
| 潤滑馬達 Lubrication motor |
Kw | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 潤滑油用量 lubricant |
L | 3,000 | 3,000 | 3,300 | 3,500 | 4,800 |
| 吊裝參考重量 Approx weight |
Ton | 32 | 36 | 55 | 65 | 90 |
| 機器尺寸 Machine dimensions |
cm | 565*295*210 | 580*325*210 | 640*370*230 | 750*390*248 | 835*435*265 |
SJNF系列7工位加長型冷鐓成形機技術參數 / Main Technical Parameters of SJNF Series 7-Station The Parameters of Cold Former
| 型? 號 Model | 單位 Unit | SJNF 8B-7S |
SJNF 11B-7S |
SJNF 14B-7S |
SJNF 19B-7S |
SJNF 24B-7S |
SJNF 33B-7S |
|---|---|---|---|---|---|---|---|
| 模數 Forging station |
No. | 7 | 7 | 7 | 7 | 7 | 7 |
| 產品對邊 Across flats of nut |
Mm | 5-8 | 5.5-12.7 | 10-17 | 14-22 | 17-26 | 24-33 |
| 產品規格 Suitable hex nut |
mm | M2.5-M5 | M3-M6 | M6-M10 | M8-M14 | M10-M18 | M16-M22 |
| 最大切斷直徑 Cut-off dia.(Max) |
Mm | 8 | 11 | 14 | 19 | 24 | 30 |
| 最大切斷長度 Cut-off length(Max) |
Mm | 12 | 18 | 20 | 22 | 38 | 40 |
| 后托頂出長度 Kick out length(Max) |
Mm | 15 | 20 | 25 | 28 | 45 | 55 |
| 模距 Dies pitch |
Mm | 38 | 50 | 60 | 80 | 100 | 140 |
| 壓造力 Forging power |
Kgs | 35,000 | 58,000 | 100,000 | 150,000 | 300,000 | 400,000 |
| 行程 Ram stroke |
Mm | 58 | 76 | 100 | 110 | 160 | 200 |
| 生產速度 Output for nut |
Pcs/min | 110-260 | 90-220 | 80-180 | 60-120 | 50-80 | 40-70 |
| 主馬達 Main motor |
Kw | 7.5 | 11 | 15 | 37 | 55 | 132 |
| 潤滑馬達 Lubrication motor |
Kw | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |
| 潤滑油用量 lubricant |
L | 400 | 700 | 1,000 | 1,400 | 2,000 | 3,400 |
| 吊裝參考重量 Approx weight |
Ton | 4 | 5.5 | 9 | 16 | 30 | 50 |
| 機器尺寸 Machine dimensions |
cm | 210*160*110 | 260*170*130 | 310*220*160 | 380*240*170 | 480*320*215 | 590*390*230 |
| 型? 號 Model | 單位 Unit | SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 19B-7SL |
SJNF 17B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|---|---|---|---|---|---|---|---|---|---|
| 模數 Forging station |
No. | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| 最大切斷直徑 Cut-off dia.(Max) |
Mm | 11 | 14 | 19 | 17 | 24 | 30 | 40 | 40 |
| 最大切斷長度 Cut-off length(Max) |
Mm | 36 | 40 | 48 | 55 | 60 | 75 | 68 | 85 |
| 后托頂出長度 Kick out length(Max) |
Mm | 40 | 60 | 60 | 60 | 80 | 100 | 80 | 120 |
| 前沖頂出長度P.K.O length（Max） | Mm | 16 | 18 | 20 | 19 | 25 | 30 | 30 | 35 |
| 模距 Dies pitch |
Mm | 50 | 60 | 80 | 70 | 100 | 140 | 165 | 165 |
| 壓造力 Forging power |
Kgs | 60,000 | 120,000 | 185,000 | 125,000 | 300,000 | 400,000 | 500,000 | 550,000 |
| 行程 Ram stroke |
mm | 160 | 200 | 220 | 210 | 280 | 280 | 240 | 360 |
| 生產速度 Output for nut |
Pcs/min | 55-140 | 60-110 | 50-90 | 50-100 | 45-80 | 40-80 | 40-75 | 40-70 |
| 主馬達 Main motor |
Kw | 15 | 22 | 41 | 30 | 55 | 160 | 220 | 220 |
| 潤滑馬達 Lubrication motor |
Kw | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 潤滑油用量 lubricant |
L | 800 | 1,200 | 1,600 | 1,300 | 3,000 | 3,500 | 4,000 | 5,000 |
| 吊裝參考重量 Approx weight |
Ton | 6 | 10 | 20 | 12 | 35 | 57 | 85 | 95 |
| 機器尺寸 Machine dimensions |
cm | 290*170*130 | 350*220*150 | 470*260*195 | 370*240*170 | 579*310*210 | 645*375*230 | 780*450*250 | 830*465*265 |
SJNF系列8工位加長型冷鐓成形機技術參數 / Main Technical Parameters of SJNF Series 8-Station The Parameters of Long Stroke Cold Former
| 型? 號 Model | 單位 Unit | SJNF 11B-8SL |
SJNF 14B-8SL |
SJNF 19B-8SL |
SJNF 24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|---|---|---|---|---|---|---|---|
| 模數 Forging station |
No. | 8 | 8 | 8 | 8 | 8 | 8 |
| 最大切斷直徑 Cut-off dia.(Max) |
Mm | 11 | 14 | 19 | 24 | 30 | 40 |
| 最大切斷長度 Cut-off length(Max) |
Mm | 36 | 40 | 48 | 60 | 75 | 85 |
| 后托頂出長度 Kick out length(Max) |
Mm | 40 | 60 | 60 | 80 | 100 | 120 |
| 前沖頂出長度P.K.O length（Max） | Mm | 16 | 18 | 20 | 25 | 30 | 35 |
| 模距 Dies pitch |
Mm | 50 | 60 | 80 | 100 | 140 | 165 |
| 壓造力 Forging power |
Kgs | 60,000 | 120,000 | 185,000 | 300,000 | 400,000 | 550,000 |
| 行程Ram stroke | mm | 160 | 200 | 220 | 280 | 280 | 360 |
| 生產速度 Output for nut |
Pcs/min | 55-140 | 60-110 | 50-90 | 45-80 | 40-90 | 40-75 |
| 主馬達 Main motor |
Kw | 15 | 22 | 45 | 55 | 160 | 220 |
| 潤滑馬達 Lubrication motor |
Kw | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 潤滑油用量 lubricant |
L | 1,000 | 1,400 | 1,800 | 3,200 | 3,800 | 5,500 |
| 吊裝參考重量 Approx weight |
Ton | 7 | 11.5 | 23 | 40 | 65 | 108 |
| 機器尺寸 Machine dimensions |
cm | 290*195*130 | 350*240*150 | 470*295*195 | 570*355*210 | 645*430*230 | 830*525*265 |
備注:
1、本公司保留修改以上參數的權利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、產品最適用的生產速度取決于產品的形狀，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
3、表中所列最大材料剪斷直徑和可制產品尺寸按中碳合金鋼計算，相當于10.9級高強度螺絲。
Maximum material shearing diameter and product size listed in the table can be calculated according to medium carbon alloy steel,It is equal to 10.9 grade high intensity screw.
高耐磨，低能耗
鑲嵌式無油自潤滑軸承，提高聯結軸的壽命和耐磨性，降低能耗。
無極變速，自動檢測
電路系統為變頻器加PLC、不但可無極變速、還可以自動檢出機器工作中的故障狀態停機。
剎車平穩，操作安全
采用空壓氣動離合器、啟動電流小、剎車平穩、除點動方式外每次停車滑塊均能停至后死點，提供足夠的操作空間。
高安全，低污染
設計和開發封閉防護罩，大幅減少熱油氣霧對工作環境的污染。
充分潤滑，提高壽命
機器設置油路的壓力保護裝置，保證機器運行時各部件的充分潤滑。設置氣路壓力保護裝置，保護機器過載現象，提高模具使用壽命。
安全保護，操作安全
在確保機器方便調試的同時，多處設置安全保護門，強調操作人員的規范操作，確保人員的安全。
