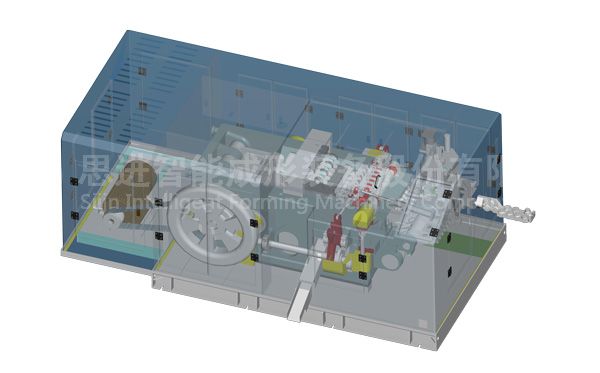

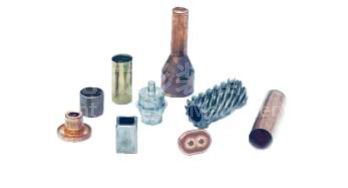

SJBSF系列精密絲桿柔性冷成形機
SJBSF系列精密絲桿柔性冷成形機技術參數 / Main Technical Parameters of SJBSF Series Precision Screw Flexible Cold Forming Machine
| 型? 號 Model | 單位 Unit | SJBSF-66S | SJBSF-86S | SJBSF-106S | SJBSF-136S |
|---|---|---|---|---|---|
| 工位數 Forging station |
No. | 6 | 6 | 6 | 6 |
| 成形力 Forging force |
kgs | 45,000 | 95,000 | 115,000 | 148,000 |
| 最大剪斷直徑 Max cut-off dia. |
mm | φ8 | φ13 | φ16 | φ18 |
| 最大剪斷長度 Max cut-off length |
mm | 68 | 100 | 133 | 140 |
| 生產速度 Speed Range |
pcs/min | 150-200 | 80-135 | 85-140 | 60-105 |
| 動模頂出行程 P.K.O Stroke |
mm | 20 | 26 | 30 | 30 |
| 定模頂出行程 K.O.Stroke |
mm | 60 | 90 | 115 | 115 |
| 主滑臺行程 Main slide stroke |
mm | 100 | 142 | 190 | 200 |
| 主電機功率 Main motor |
kw | 11 | 22 | 30 | 37 |
| 剪模外形尺寸 Cut-off-die size |
mm | φ32*45L | φ42*60L | φ52*75L | φ58*80L |
| 動模外形尺寸 Punch die size |
mm | φ40*90L | φ45*115L | φ53*115L | φ60*130L |
| 定模外形尺寸 Main die size |
mm | φ50*85L（120L） | φ60*120L（160L） | φ75*135L（180L） | φ94*190L（240L） |
| 模具間距 Die pitch |
mm | 64 | 80 | 94 | 110 |
| 機器外形尺寸 Machine dimension(L*W*H) |
cm | 430*180*156 | 520*205*185 | 570*230*195 | 570*235*205 |
| 吊裝參考重量 Machine weight (Approx) |
Ton | 10 | 12 | 16 | 20 |
| 可制螺絲直徑 Normal bolt size |
mm | 3-6 | 4-10 | 6-12 | 8-14 |
| 可制螺絲頭下長度 Shank length of blank |
mm | 5-50 | 10-77 | 15-110 | 20-110 |
備注:
1、本公司保留修改以上參數的權利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、產品最適用的生產速度取決于產品的形狀，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
3、表中所列最大材料剪斷直徑和可制產品尺寸按中碳合金鋼計算，相當于10.9級高強度螺絲。
Maximum material shearing diameter and product size listed in the table can be calculated according to medium carbon alloy steel,It is equal to 10.9 grade high intensity screw.
高耐磨，低能耗
鑲嵌式無油自潤滑軸承，提高聯結軸的壽命和耐磨性，降低能耗。
無極變速，自動檢測
電路系統為變頻器加PLC、不但可無極變速、還可以自動檢出機器工作中的故障狀態停機。
剎車平穩，操作安全
采用空壓氣動離合器、啟動電流小、剎車平穩、除點動方式外每次停車滑塊均能停至后死點，提供足夠的操作空間。
高安全，低污染
設計和開發封閉防護罩，大幅減少熱油氣霧對工作環境的污染。
充分潤滑，提高壽命
機器設置油路的壓力保護裝置，保證機器運行時各部件的充分潤滑。設置氣路壓力保護裝置，保護機器過載現象，提高模具使用壽命。
安全保護，操作安全
在確保機器方便調試的同時，多處設置安全保護門，強調操作人員的規范操作，確保人員的安全。
